ساخت عدسی مخازن تحت فشار و استیل طبق استاندارد asme

ساخت انواع عدسی مخازن( عدسی مخازن تحت فشار,عدسی های استاندارد تا ضخامت 70 میلیمتر,عدسی های مخازن آلیاژی,عدسی های مخازن به صورت پرسی,عدسی مخازن لبه خالی,عدسی مخازن بیضوی و تریلی,عدسی مخازن استیل تحت فشار با جوشکاری ارگون,عدسی فیلتر شنی استاندارد,عدسی کروی ,عدسی قارچی و چند تکه گلبرگی,عدسی نیم کره ,عدسی دو به یک الیپتیکال,تورستوریکال ,الیپسویدال,عدسی قیفی با لبه)

ساخت انواع عدسی مخازن( عدسی مخازن تحت فشار,عدسی های استاندارد تا ضخامت 70 میلیمتر,عدسی های مخازن آلیاژی,عدسی های مخازن به صورت پرسی,عدسی مخازن لبه خالی,عدسی مخازن بیضوی و تریلی,عدسی مخازن استیل تحت فشار با جوشکاری ارگون,عدسی فیلتر شنی استاندارد,عدسی کروی ,عدسی قارچی و چند تکه گلبرگی,عدسی نیم کره ,عدسی دو به یک الیپتیکال,تورستوریکال ,الیپسویدال,عدسی قیفی با لبه)

۲۴۰۴۲۰۴ - ۰۹۱۲ : گروه مبدل سازان کیمیا

  شنبه ۲ شهریور ۱۳۹۸ | 21:48   0 نظر   3027 بازدید

ساخت انواع عدسی مخازن( عدسی مخازن تحت فشار,عدسی های استاندارد تا ضخامت 70 میلیمتر,عدسی های مخازن آلیاژی,عدسی های مخازن به صورت پرسی,عدسی مخازن لبه خالی,عدسی مخازن بیضوی و تریلی,عدسی مخازن استیل تحت فشار با جوشکاری ارگون,عدسی فیلتر شنی استاندارد,عدسی کروی ,عدسی قارچی و چند تکه گلبرگی,عدسی نیم کره ,عدسی دو به یک الیپتیکال,تورستوریکال ,الیپسویدال,عدسی قیفی با لبه)


شرح ساخت عدسی در مخازن و بازرسی ابعادی بر اساس کدASME SECVIII DIV1



مراحل ساخت عدسی
یک قرص از ورق با ابعادی بزرگتر بریده شده در مرحله اول به شکل بشقاب درآمده و سپس به شکل عدسی شکل میگیرد.
موارد مورد اندازه گیری
ID, Hight, knuckle , crown , thickness
قطر داخلی،ارتفاع،شعاع،ضخامت،انحنای عدسی
...
اندازه گیری ارتفاع عدسی
اندازه گیری ضخامت بعد از شکل دادن
اندازه گیری شعاع با شابلون فلزی یا چوبی

Rules for Construction of Pressure Vessels
2010 ASME Boiler and Pressure Vessel Code A N I N T E R N A T I O N A L C O D E VIII Division 1
UG-79 FORMING SHELL SECTIONS AND HEADS
UG-80 PERMISSIBLE OUT-OF-ROUNDNESS OF CYLINDRICAL, CONICAL, AND
SPHERICAL SHELLS
UG-81 TOLERANCE FOR FORMED HEADS

ساخت انواع عدسی مخازن

تا قطر 6 متر ضخامت 50 میلیمتر

به صورت استاندارد asme

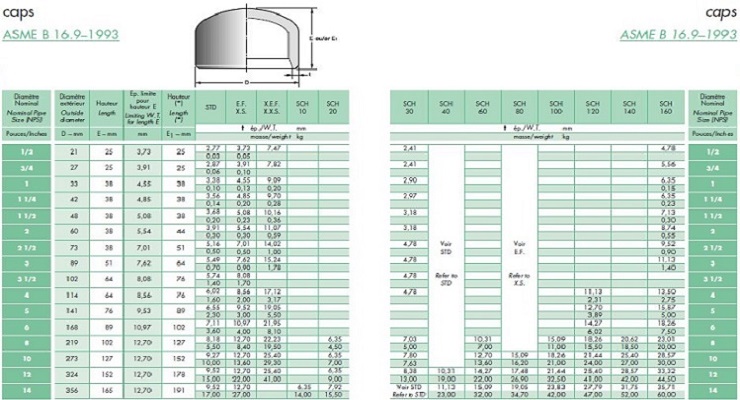

کپ و عدسی های مخازن

این کارخانه با داشتن بیش از بیست سال سابقه در تولید عدسیهای مخازن تحت فشار به روش گرم، اولین تولید کننده در ایران بوده و تاکنون خدمات شایانی به صنایع و صنعتگران عزیز کشورمان انجام داده است . ظرفیتهای تولید کپ و عدسی های این کارخانه بشرح زیر میباشد

ASMI Sec. VIII-I & VIII-II, BS-5500, DIN, ASME B-16.9 تولید کپ و عدسی ها مطابق استانداردهای ←

حد اقل ضخامت ۵ میلیمتر و حداکثر ضخامت ۱۰۰ میلیمتر ←

حداقل قطر ۳۵ میلیمتر و حداکثر قطر ۲۰۰۰ میلیمتر به روش گرم و یکپارچه ←

از قطر ۲۰۰۰ میلیمتر الی ۵۵۰۰ میلیمتر به روش سرد و حداکثر ضخامت ۳۵ میلیمتر ←

در این کارخانه امکان تولید برای قطرهای بالاتر از ۲۰۰۰ میلیمتر و با ضخامت های بالاتر از ۳۵ میلیمتر میباشد. جهت کسب اطلاع بیشتر لطفاً با ما تماس حاصل نمایید ←


table

table
